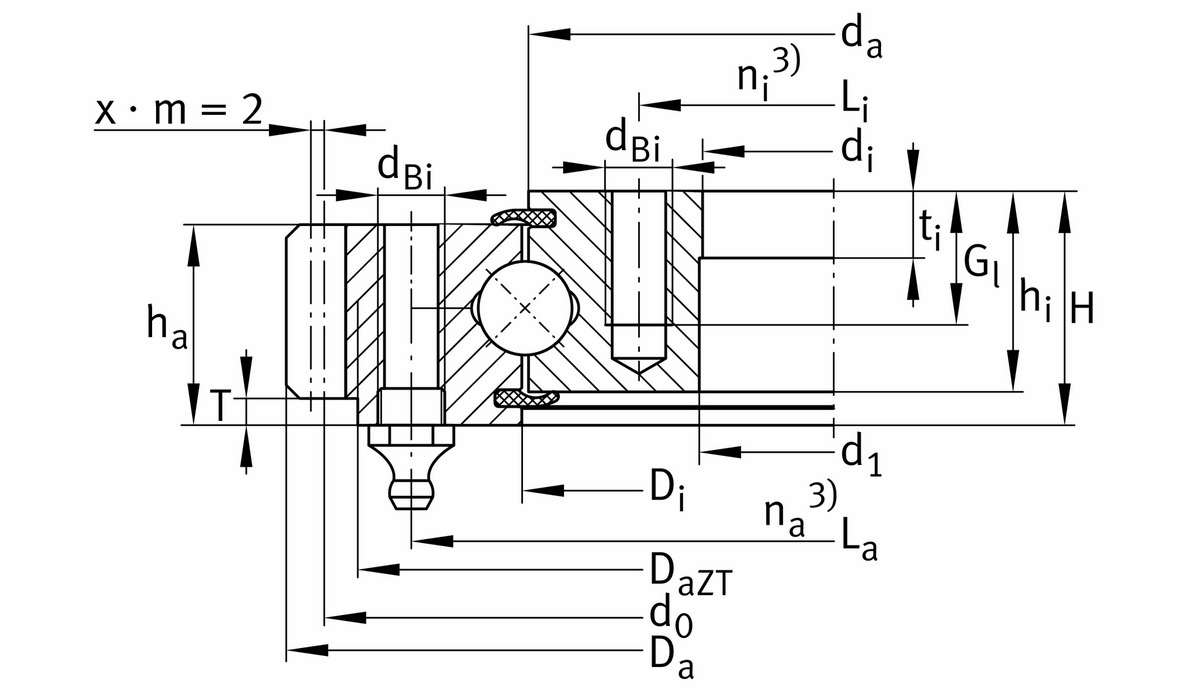

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на внутреннем кольце

Основные
Диаметр отверстия	136 mm
Наружный диаметр	259,36 mm
Ширина наружного кольца	30 mm
Динамическая грузоподъемность, радиальная	84.000 N
Статическая грузоподъемность, радиальная	270.000 N
Вес	7,1 kg
Мин. рабочая температура	-25 °C
Макс. рабочая температура	80 °C
Высота	35 mm
Длина центрирующей поверхности наружного кольца	4 mm
Длина центрирующей поверхности внутреннего кольца	10 mm
Unnamed: 74	189 mm
Наружный диаметр внутреннего кольца	187 mm
Диаметр делительной окружности расположения крепежных отверстий наружного кольца	222 mm
Количество крепежных отверстий в наружном кольце	16
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца	154 mm
Количество крепежных отверстий во внутреннем кольце	16
Макс. радиальная нагрузка винтов	44.800 N
Динамическая грузоподъемность, осевая	93.000 N
Статическая грузоподъемность, осевая	670.000 N
Резьба крепежного отверстия	M10
Глубина резьбы штуцера для масла	20 mm
Модуль зубчатого зацепления	4 mm
Количество зубьев	62
Диаметр делительной окружности зубьев	248 mm
Ширина зубчатого венца	26 mm
Макс. сила по критерию усталостного излома зубьев	10.400 N
Макс. сила по критерию хрупкого излома зубьев	15.300 N
Верхнее отклонение допуска диаметра отверстия	0,5 mm
Диаметр отверстия, нижнее отклонение допуска	-0,5 mm
Высота отдельного кольца	30 mm
Центрирующий диаметр внутреннего кольца	135 mm
Центрирующий диаметр наружного кольца	238 mm
Смещение профиля	2 mm
Нормальный радиальный зазор, мин.	0,03 mm
Нормальный радиальный зазор, макс.	0,1 mm
Нормальный осевой зазор, мин.	0,05 mm
Нормальный осевой зазор, макс.	0,2 mm
Центрирующий диаметр внутреннего кольца, верхнее отклонение допуска	0,2 mm
Центрирующий диаметр внутреннего кольца, нижнее отклонение допуска	0 mm
Центрирующий диаметр наружного кольца, верхнее отклонение допуска	0 mm
Центрирующий диаметр наружного кольца, нижнее отклонение допуска	-0,07 mm
