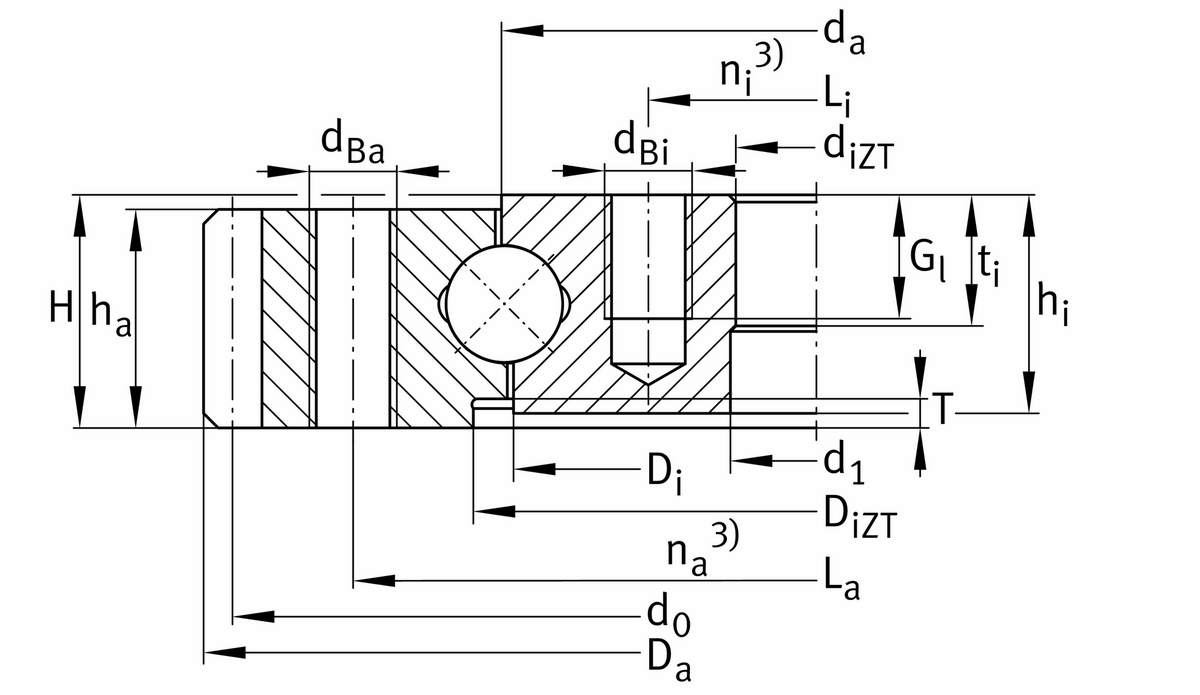

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце

Основные
Диаметр отверстия	240 mm
Наружный диаметр	384 mm
Ширина наружного кольца	30 mm
Динамическая грузоподъемность, радиальная	123.000 N
Статическая грузоподъемность, радиальная	270.000 N
Вес	13,7 kg
Мин. рабочая температура	-25 °C
Макс. рабочая температура	80 °C
Высота	32 mm
Длина центрирующей поверхности наружного кольца	3 mm
Длина центрирующей поверхности внутреннего кольца	18 mm
Наружный диаметр внутреннего кольца	302,3 mm
Диаметр делительной окружности расположения крепежных отверстий наружного кольца	343 mm
Количество крепежных отверстий в наружном кольце	20
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца	262 mm
Количество крепежных отверстий во внутреннем кольце	20
Макс. радиальная нагрузка винтов	82.600 N
Динамическая грузоподъемность, осевая	136.000 N
Статическая грузоподъемность, осевая	590.000 N
Резьба крепежного отверстия	M12
Глубина резьбы штуцера для масла	18 mm
Модуль зубчатого зацепления	4 mm
Количество зубьев	94
Диаметр делительной окружности зубьев	376 mm
Ширина зубчатого венца	30 mm
Макс. сила по критерию усталостного излома зубьев	11.000 N
Макс. сила по критерию хрупкого излома зубьев	16.100 N
Верхнее отклонение допуска диаметра отверстия	0,5 mm
Диаметр отверстия, нижнее отклонение допуска	-0,5 mm
Высота отдельного кольца	30 mm
Центрирующий диаметр внутреннего кольца	238 mm
Центрирующий диаметр наружного кольца	310 mm
Нормальный радиальный зазор, мин.	0,04 mm
Нормальный радиальный зазор, макс.	0,16 mm
Нормальный осевой зазор, мин.	0,07 mm
Нормальный осевой зазор, макс.	0,26 mm
Центрирующий диаметр внутреннего кольца, верхнее отклонение допуска	0 mm
Центрирующий диаметр внутреннего кольца, нижнее отклонение допуска	-0,07 mm
Центрирующий диаметр наружного кольца, верхнее отклонение допуска	0 mm
Центрирующий диаметр наружного кольца, нижнее отклонение допуска	-0,08 mm
