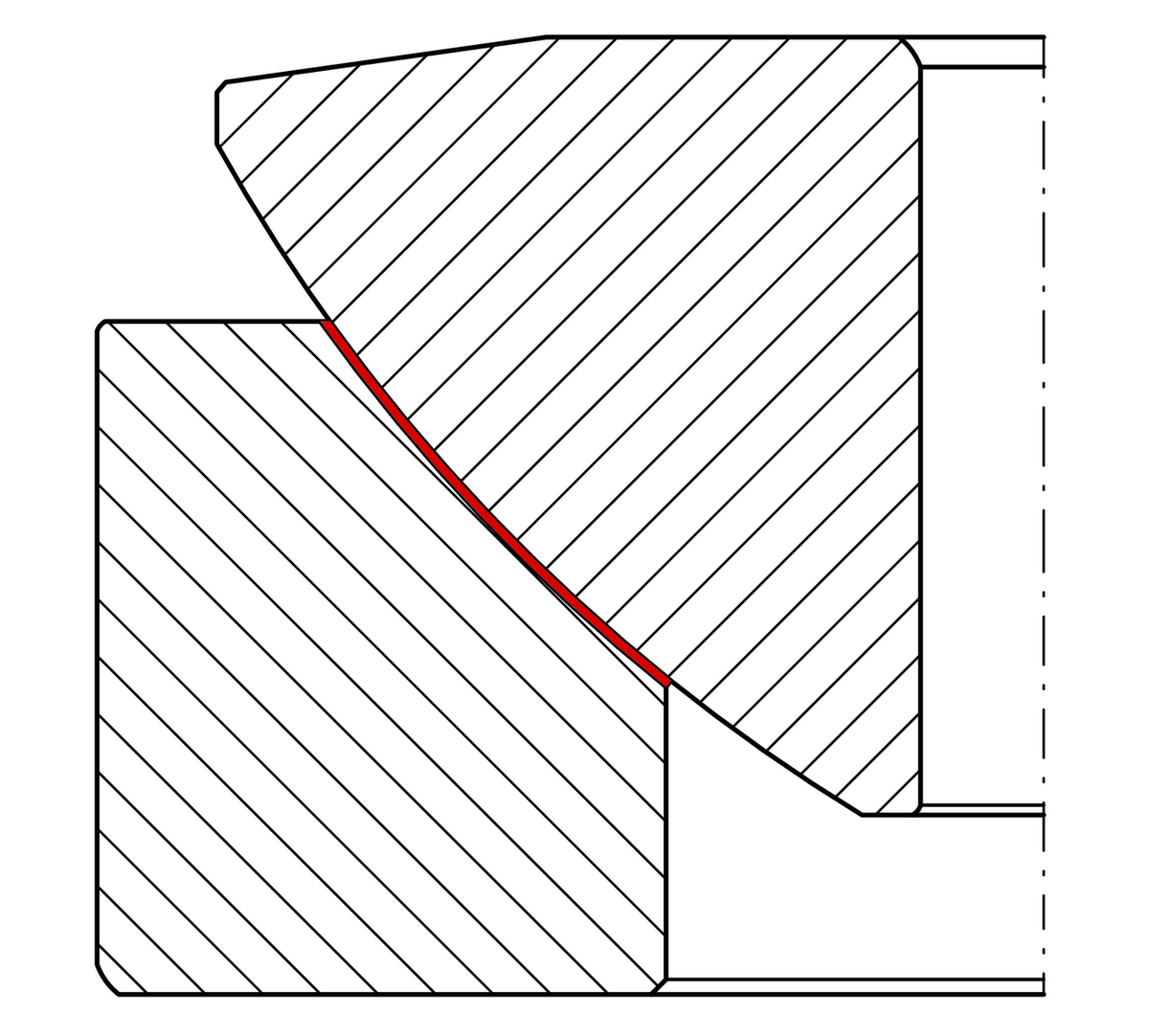

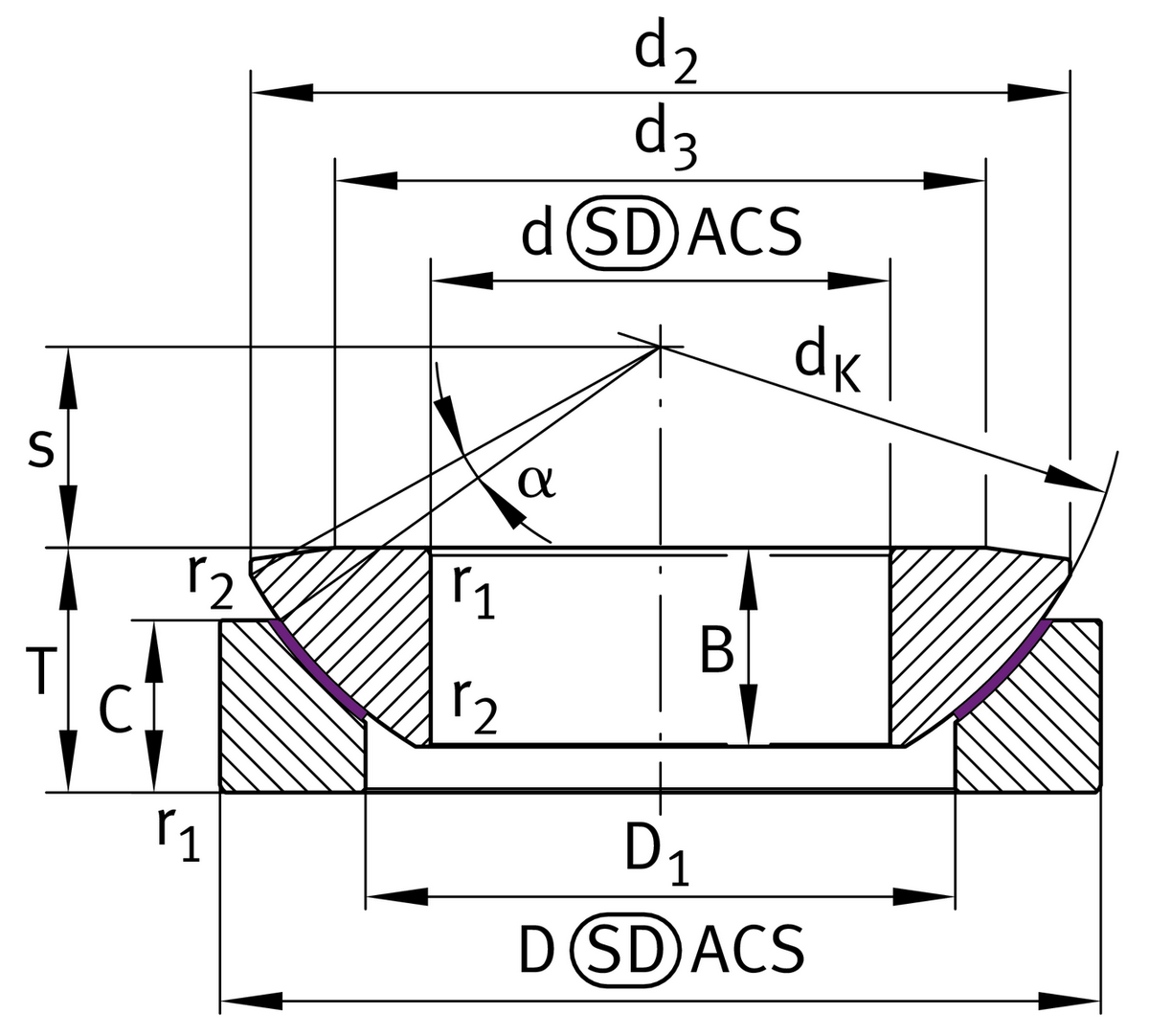

Упорный шарнирный подшипник, необслуживаемый, DIN ISO 12240-3, тугое кольцо с твердым хромированием, открытое исполнение

Основные
Ширина внутреннего кольца	27 mm
Ширина наружного кольца	22 mm
Вес	1,65 kg
Мин. рабочая температура	-50 °C
Макс. рабочая температура	150 °C
Диаметр отверстия подшипника	40 mm
Наружный диаметр подшипника	105 mm
Размер монтажной фаски	0,3 mm

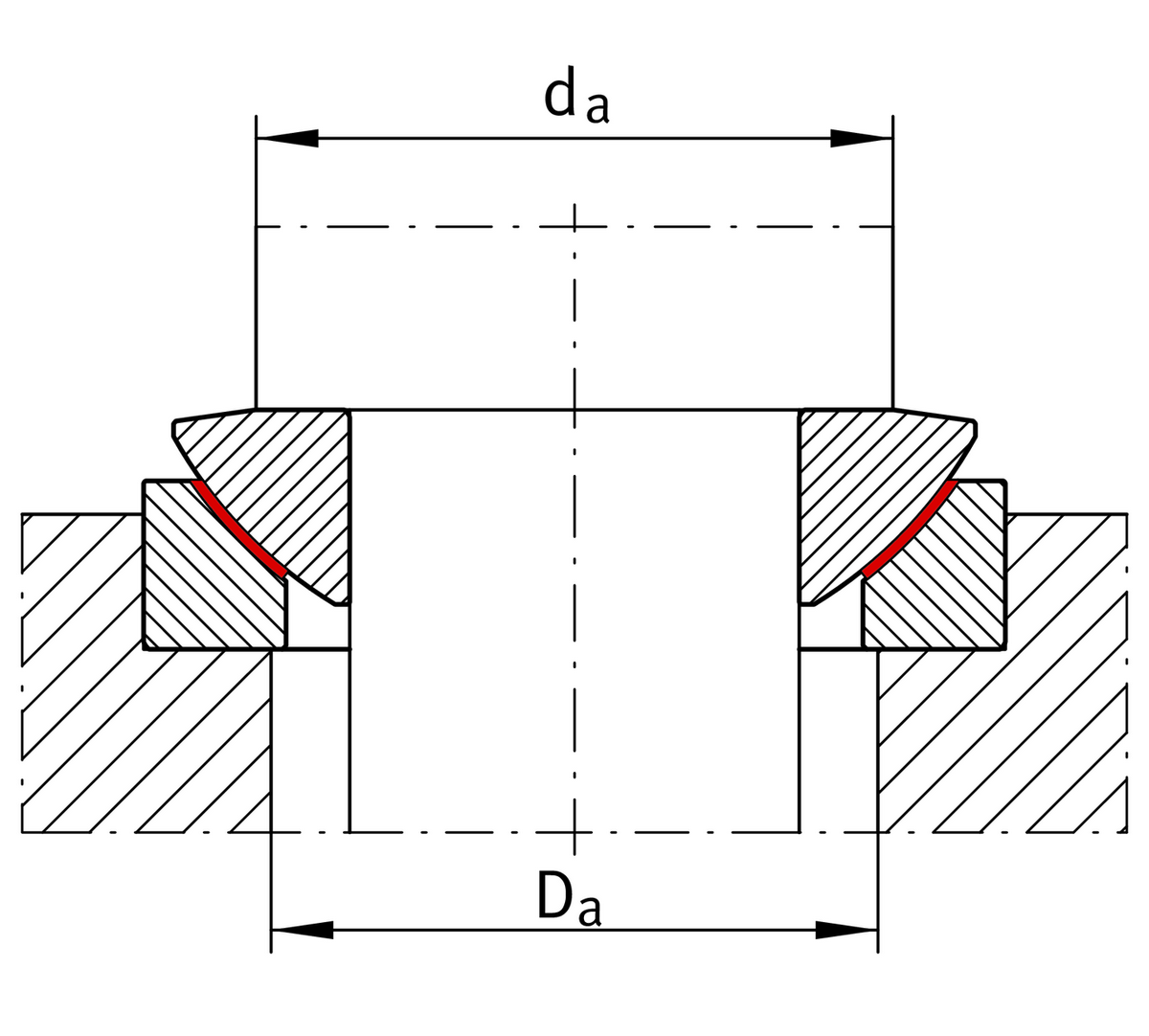

Диаметр соединения с корпусом	64 mm
Диаметр сферы	114 mm
Угол опрокидывания	6 °
Наружный диаметр, верхнее отклонение допуска	0 mm
Наружный диаметр, нижнее отклонение допуска	-0,015 mm
Ширина внутреннего кольца, верхнее отклонение допуска	0 mm
Ширина внутреннего кольца, нижнее отклонение допуска	-0,24 mm
Диаметр отверстия подшипника, верхнее отклонение допуска	0 mm
Ширина наружного кольца, верхнее отклонение допуска	0 mm
Ширина наружного кольца, нижнее отклонение допуска	-0,24 mm
Высота	32 mm
Динамическая грузоподъемность, осевая	1.120.000 N
Статическая грузоподъемность, осевая	1.870.000 N
Присоединительный размер внутреннего кольца	78 mm
Диаметр отверстия подшипника, нижнее отклонение допуска	-0,012 mm
Расстояние от плоскости до центра сферы	24,5 mm
Высота, верхнее отклонение допуска	0 mm
Высота, нижнее отклонение допуска	-0,4 mm
Диаметр отверстия свободного кольца	59 mm
Наружный диаметр проушины	98 mm
Диаметр торцевой поверхности тугого кольца	78 mm
