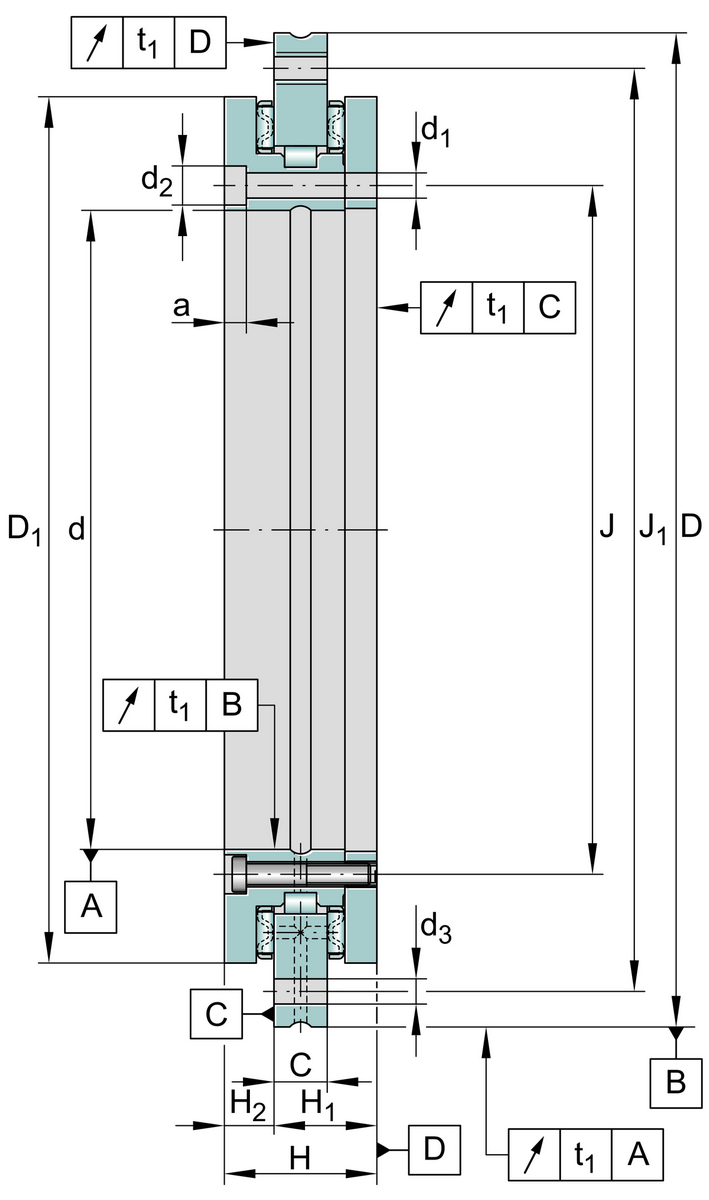

Комбинированный упорный/радиальный подшипник, двустороннего действия, с фланцем

Основные
Диаметр отверстия	150 mm
Наружный диаметр	240 mm
Ширина наружного кольца	12 mm
Динамическая грузоподъемность, радиальная	74.000 N
Статическая грузоподъемность, радиальная	146.000 N
Предельная частота вращения	800 1/min
Вес	5,216 kg
Мин. рабочая температура	-30 °C
Макс. рабочая температура	120 °C
Высота	40 mm
Наружный диаметр, нижнее отклонение	-0,015 mm
Наружный диаметр, верхнее отклонение	0 mm
Динамическая грузоподъемность, осевая	128.000 N
Статическая грузоподъемность, осевая	650.000 N
Верхнее отклонение допуска диаметра отверстия	0 mm
Диаметр отверстия, нижнее отклонение допуска	-0,013 mm
Макс. диаметр бортика внутреннего кольца	214,5 mm
Диаметр цековок крепежных отверстий	11 mm
Глубина цековок крепежных отверстий	6,2 mm
Момент трения подшипника	4 Nm
Делительный диаметр расположения крепежных отверстий, внутреннее кольцо	165 mm
Делительный диаметр расположения крепежных отверстий, наружное кольцо	225 mm
Диаметр крепежных отверстий, внутреннее кольцо	7 mm
Количество крепежных отверстий внутреннего кольца	34
Диаметр крепежных отверстий, наружное кольцо	7 mm
Количество крепежных отверстий наружного кольца	33
Шаг, количество отверстий	36
Угловой шаг	10 °
Отжимная резьба	M8
Количество резьбовых отверстий	3
Момент затяжки винтов	14 Nm
Количество стопорных винтов	2
Измерено на смонтированном в идеальную прилегающую конструкцию подшипнике	3 µm
Высота до опорной поверхности наружного кольца	26 mm
Высота до опорной поверхности наружного кольца H1, верхнее отклонение	0,03 mm
Высота опорной поверхности H1, нижнее отклонение	-0,03 mm
Высота опорной поверхности наружного кольца	14 mm
Высота опорной поверхности H2, верхнее отклонение	0,02 mm
Высота опорной поверхности H2, нижнее отклонение	-0,02 mm
