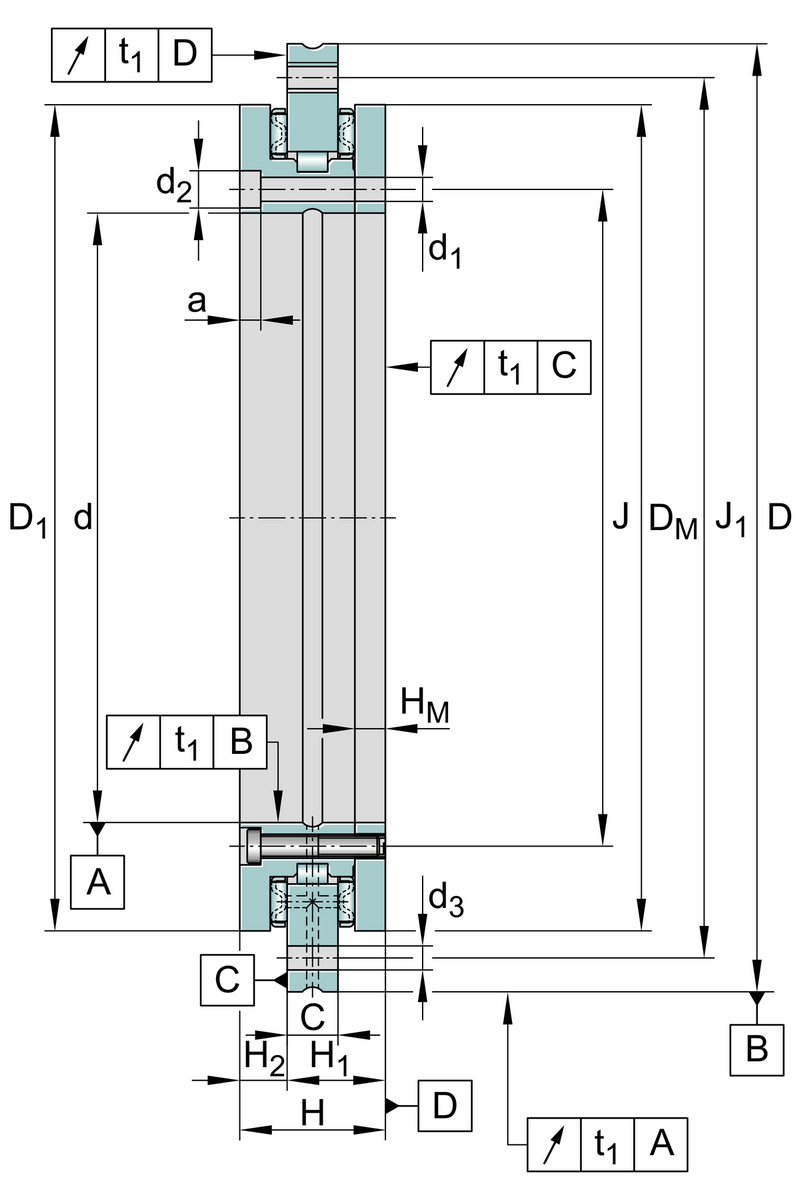

Комбинированный упорный/радиальный подшипник, двустороннего действия, с фланцем, со встроенной системой измерения угла поворота

Основные
Диаметр отверстия	460 mm
Наружный диаметр	600 mm
Ширина наружного кольца	22 mm
Динамическая грузоподъемность, радиальная	265.000 N
Статическая грузоподъемность, радиальная	880.000 N
Предельная частота вращения	150 1/min
Вес	44,92 kg
Мин. рабочая температура	-30 °C
Макс. рабочая температура	120 °C
Высота	70 mm
Наружный диаметр, нижнее отклонение	-0,028 mm
Наружный диаметр, верхнее отклонение	0 mm
Динамическая грузоподъемность, осевая	290.000 N
Статическая грузоподъемность, осевая	2.550.000 N
Верхнее отклонение допуска диаметра отверстия	0 mm
Диаметр отверстия, нижнее отклонение допуска	-0,023 mm
Макс. диаметр бортика внутреннего кольца	560,9 mm
Высота тугого кольца	19 mm
Диаметр цековок крепежных отверстий	15 mm
Глубина цековок крепежных отверстий	8,2 mm
Момент трения подшипника	25 Nm
Делительный диаметр расположения крепежных отверстий, внутреннее кольцо	482 mm
Делительный диаметр расположения крепежных отверстий, наружное кольцо	580 mm
Диаметр крепежных отверстий, внутреннее кольцо	9,3 mm
Количество крепежных отверстий внутреннего кольца	46
Диаметр крепежных отверстий, наружное кольцо	9,3 mm
Количество крепежных отверстий наружного кольца	45
Шаг, количество отверстий	48
Угловой шаг	7,5 °
Отжимная резьба	M12
Количество резьбовых отверстий	3
Момент затяжки винтов	34 Nm
Количество стопорных винтов	2
Измерено на смонтированном в идеальную прилегающую конструкцию подшипнике	6 µm
Высота до опорной поверхности наружного кольца	46 mm
Высота до опорной поверхности наружного кольца H1, верхнее отклонение	0,06 mm
Высота опорной поверхности H1, нижнее отклонение	-0,06 mm
Высота опорной поверхности наружного кольца	24 mm
Высота опорной поверхности H2, верхнее отклонение	0,03 mm
Высота опорной поверхности H2, нижнее отклонение	-0,03 mm
Диаметр магнитной линейки на тугом кольце	557,6 mm
