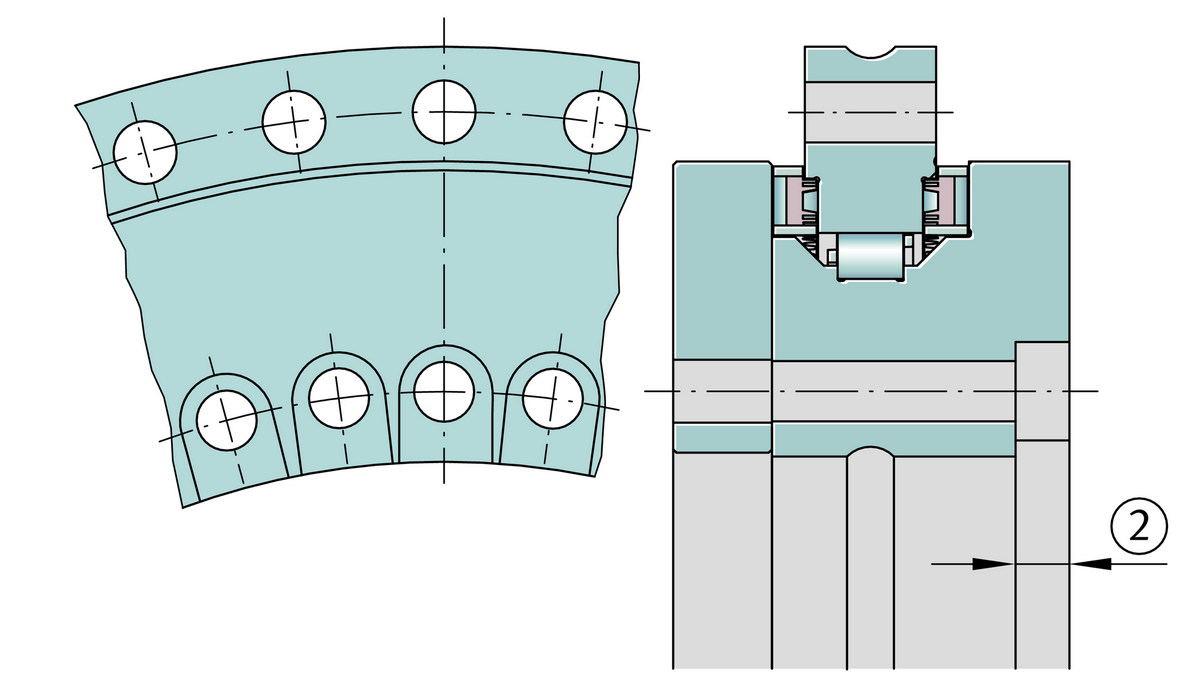

Комбинированный упорный/радиальный подшипник YRTS, двустороннего действия, с фланцем, для повышенных частот вращения

Основные
Диаметр отверстия	325 mm
Наружный диаметр	450 mm
Ширина наружного кольца	20 mm
Динамическая грузоподъемность, радиальная	109.000 N
Статическая грузоподъемность, радиальная	320.000 N
Предельная частота вращения	760 1/min
Вес	24,765 kg
Мин. рабочая температура	-30 °C
Макс. рабочая температура	120 °C
Высота	60 mm
Наружный диаметр, нижнее отклонение	-0,023 mm
Наружный диаметр, верхнее отклонение	0 mm
Динамическая грузоподъемность, осевая	191.000 N
Статическая грузоподъемность, осевая	1.260.000 N
Верхнее отклонение допуска диаметра отверстия	0 mm
Диаметр отверстия, нижнее отклонение допуска	-0,023 mm
Макс. диаметр бортика внутреннего кольца	415,1 mm
Диаметр цековок крепежных отверстий	15 mm
Глубина цековок крепежных отверстий	8,2 mm
Делительный диаметр расположения крепежных отверстий, внутреннее кольцо	342 mm
Делительный диаметр расположения крепежных отверстий, наружное кольцо	430 mm
Диаметр крепежных отверстий, внутреннее кольцо	9,3 mm
Количество крепежных отверстий внутреннего кольца	34
Диаметр крепежных отверстий, наружное кольцо	9,3 mm
Количество крепежных отверстий наружного кольца	33
Шаг, количество отверстий	36
Угловой шаг	10 °
Отжимная резьба	M12
Количество резьбовых отверстий	3
Момент затяжки винтов	34 Nm
Количество стопорных винтов	2
Измерено на смонтированном в идеальную прилегающую конструкцию подшипнике	6 µm
Высота до опорной поверхности наружного кольца	40 mm
Высота до опорной поверхности наружного кольца H1, верхнее отклонение	0,06 mm
Высота опорной поверхности H1, нижнее отклонение	-0,07 mm
Высота опорной поверхности наружного кольца	20 mm
