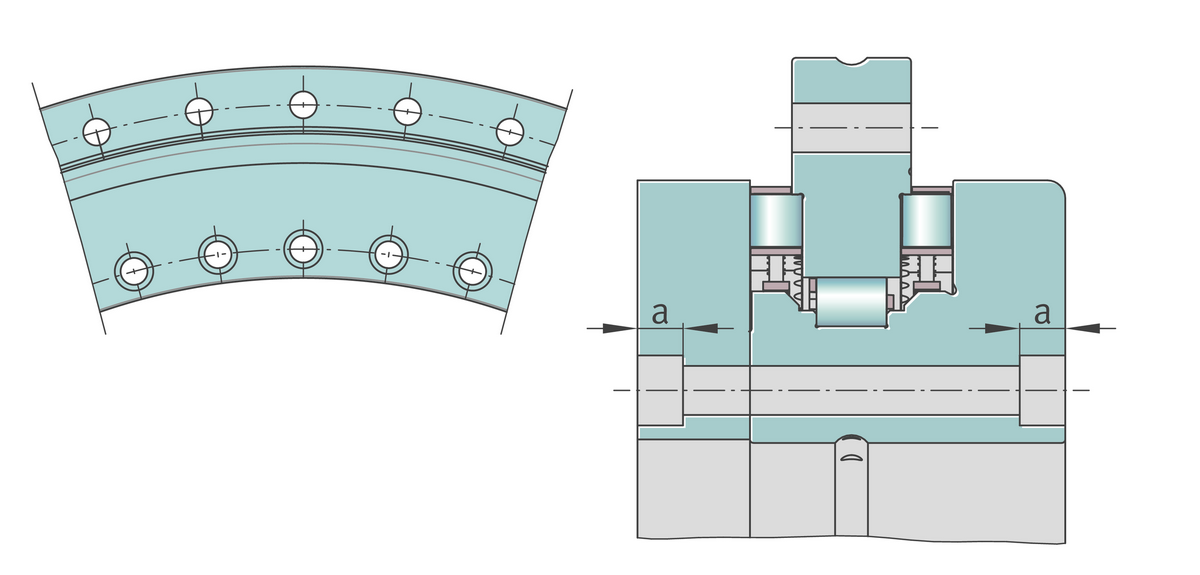

Комбинированный упорный/радиальный подшипник YRTS, двустороннего действия, с фланцем, для повышенных частот вращения

Основные
Диаметр отверстия	650 mm
Наружный диаметр	870 mm
Ширина наружного кольца	34 mm
Динамическая грузоподъемность, радиальная	480.000 N
Статическая грузоподъемность, радиальная	1.390.000 N
Предельная частота вращения	300 1/min
Вес	161,035 kg
Мин. рабочая температура	-30 °C
Макс. рабочая температура	120 °C
Высота	122 mm
Наружный диаметр, нижнее отклонение	-0,05 mm
Наружный диаметр, верхнее отклонение	0 mm
Динамическая грузоподъемность, осевая	980.000 N
Статическая грузоподъемность, осевая	6.500.000 N
Верхнее отклонение допуска диаметра отверстия	0 mm
Диаметр отверстия, нижнее отклонение допуска	-0,038 mm
Макс. диаметр бортика внутреннего кольца	800 mm
Диаметр цековок крепежных отверстий	20 mm
Глубина цековок крепежных отверстий	13 mm
Момент трения подшипника	42 Nm
Делительный диаметр расположения крепежных отверстий, внутреннее кольцо	680 mm
Делительный диаметр расположения крепежных отверстий, наружное кольцо	830 mm
Диаметр крепежных отверстий, внутреннее кольцо	14 mm
Количество крепежных отверстий внутреннего кольца	46
Диаметр крепежных отверстий, наружное кольцо	14 mm
Количество крепежных отверстий наружного кольца	42
Шаг, количество отверстий	48
Угловой шаг	7,5 °
Отжимная резьба	M12
Количество резьбовых отверстий	6
Момент затяжки винтов	116 Nm
Измерено на смонтированном в идеальную прилегающую конструкцию подшипнике	10 µm
Высота до опорной поверхности наружного кольца	78 mm
Высота до опорной поверхности наружного кольца H1, верхнее отклонение	0,11 mm
Высота опорной поверхности H1, нижнее отклонение	-0,11 mm
Высота опорной поверхности наружного кольца	44 mm
