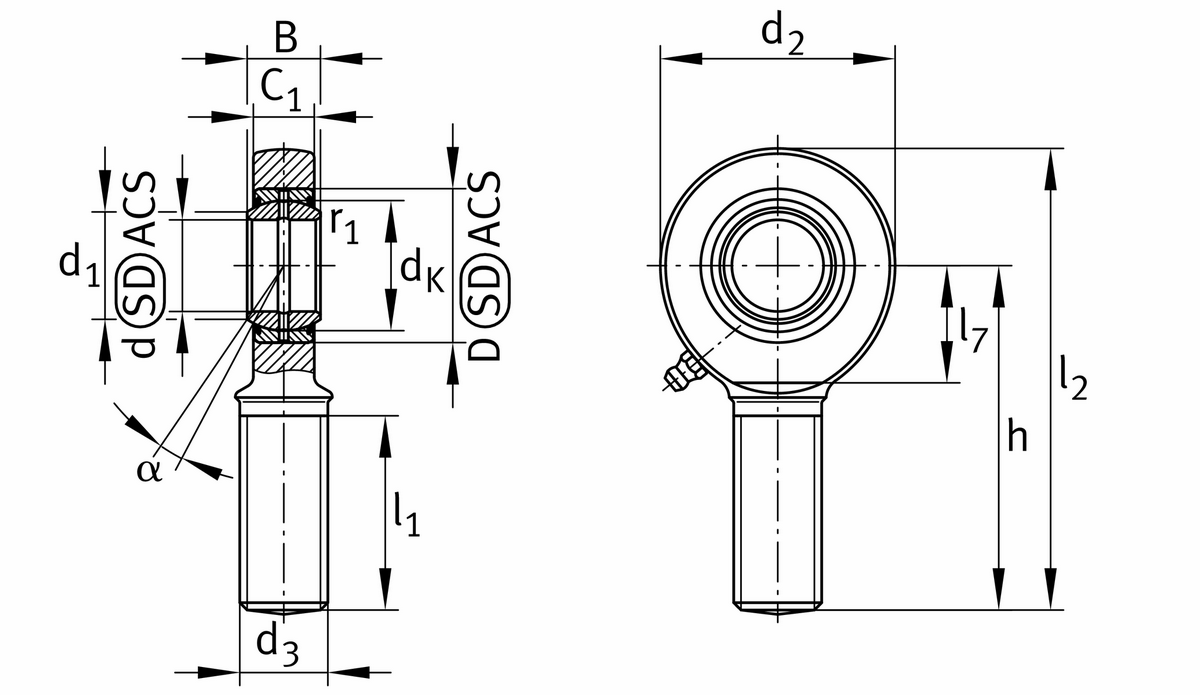

Шарнирная головка с наружной резьбой, левая резьба, обслуживаемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма M, открытое исполнение

Основные
Ширина внутреннего кольца	8 mm
Динамическая грузоподъемность, радиальная	7.180 N
Статическая грузоподъемность, радиальная	12.900 N
Вес	33 g
Мин. рабочая температура	-60 °C
Макс. рабочая температура	200 °C
Диаметр отверстия подшипника	8 mm
Наружный диаметр подшипника	16 mm
Размер монтажной фаски	0,3 mm
Диаметр сферы	13 mm
Угол опрокидывания	15 °
Ширина внутреннего кольца, верхнее отклонение допуска	0 mm
Ширина внутреннего кольца, нижнее отклонение допуска	-0,12 mm
Диаметр отверстия подшипника, верхнее отклонение допуска	0 mm
Радиальный зазор	0,023 - 0,068
Radial clearance, maximum	0,068 mm
Unnamed: 74	0,023 mm
Диаметр отверстия подшипника, нижнее отклонение допуска	-0,008 mm
Ширина проушины шарнирной головки	6 mm
Размер резьбы	M8
Расстояние от центра отверстия шарнира до хвостовика	14 mm
Наружный диаметр проушины	24 mm
Наружный диаметр торца внутреннего кольца	10,2 mm
Общая длина шарнирной головки с наружной резьбой	54 mm
Длина хвостовика c наружной резьбой до центра отверстия шарнира	22 mm
