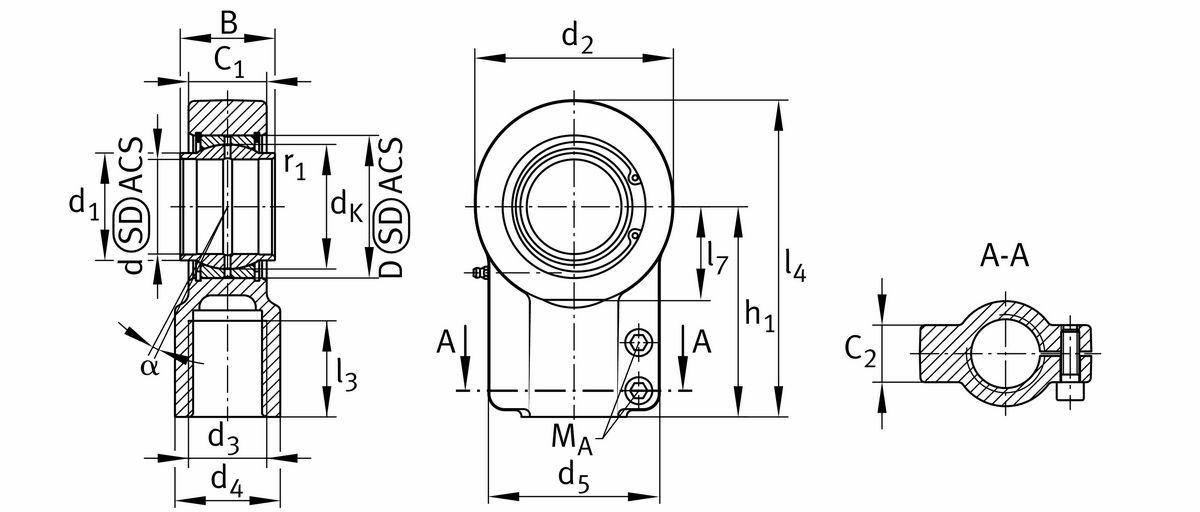

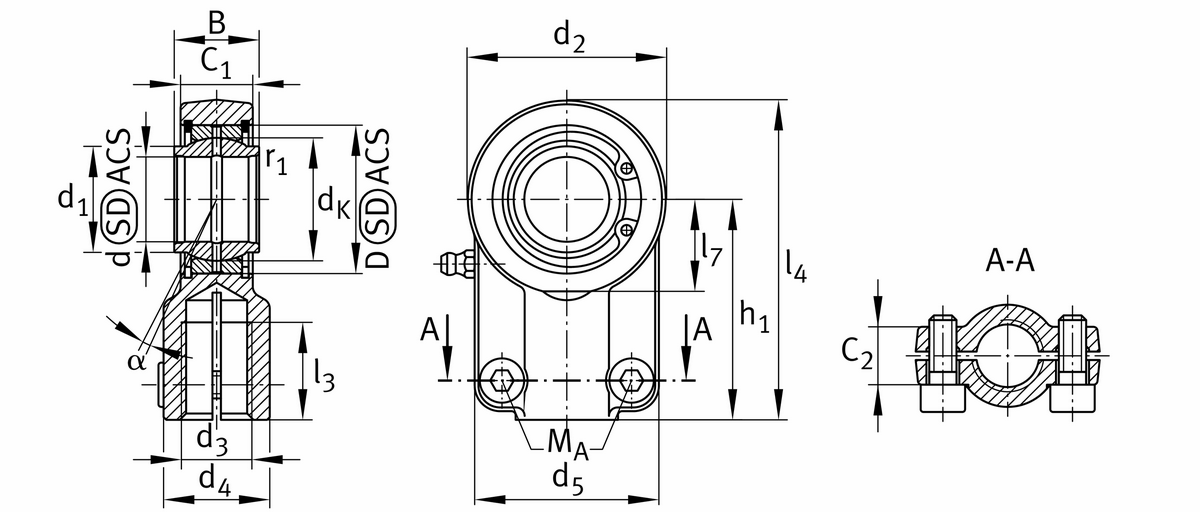

Гидравлическая шарнирная головка, с зажимом хвостовика винтами, правая резьба, смазываемая, пара скольжения: сталь/сталь, DIN 24338, ISO 6982, открытое исполнение

Основные
Ширина внутреннего кольца	125 mm
Динамическая грузоподъемность, радиальная	1.240.000 N
Статическая грузоподъемность, радиальная	1.810.000 N
Вес	45,22 kg
Мин. рабочая температура	-60 °C
Макс. рабочая температура	200 °C
Ширина	72 mm
Диаметр отверстия подшипника	125 mm
Наружный диаметр подшипника	180 mm
Размер монтажной фаски	1 mm
Диаметр сферы	160 mm
Ширина внутреннего кольца, верхнее отклонение допуска	0 mm
Ширина внутреннего кольца, нижнее отклонение допуска	-0,4 mm
Диаметр отверстия подшипника, верхнее отклонение допуска	0,04 mm
Радиальный зазор	CN
Radial clearance, maximum	0,165 mm
Radial clearance, minimum	0,043 mm
Диаметр отверстия подшипника, допуск	H7
Диаметр отверстия подшипника, нижнее отклонение допуска	0 mm
Outer eye diameter	265 mm
Общая длина шарнирной головки с внутренней резьбой	405 mm
Tilt angle	4 °
Ширина проушины шарнирной головки	103 mm
Размер резьбы	M100x3
Диаметр хвостовика	135 mm
Диаметр хвостовика, большой	200 mm
Диаметр	M24x70
Длина хвостовика c внутренней резьбой до центра отверстия шарнира	260 mm
Длина резьбы, внутренняя резьба	113 mm
Расстояние от центра отверстия шарнира до хвостовика	120 mm
Момент затяжки	660 Nm
Усилие цилиндра	800.000 N
Outer flange diameter inner ring	138 mm
