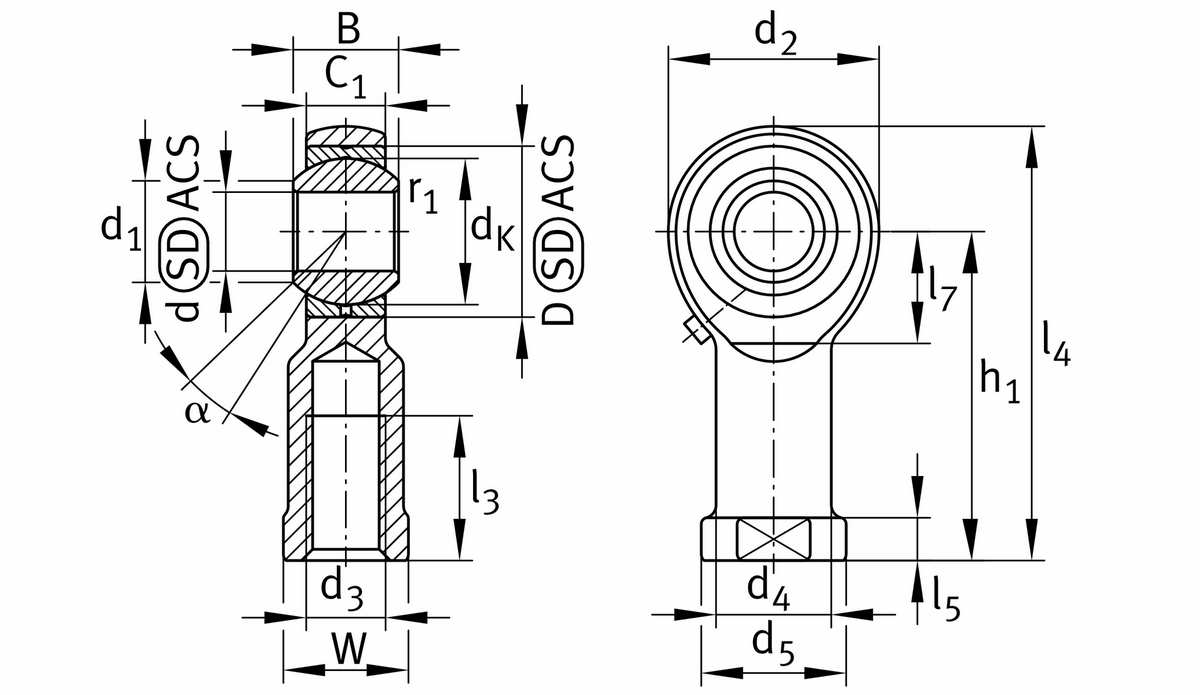

Шарнирная головка с внутренней резьбой, левая резьба, обслуживаемая, пара скольжения: сталь/бронза, DIN ISO 12240-4, размерная серия K, форма F, открытое исполнение

Основные
Ширина внутреннего кольца	28 mm
Динамическая грузоподъемность, радиальная	35.800 N
Статическая грузоподъемность, радиальная	48.800 N
Вес	0,531 kg
Мин. рабочая температура	-60 °C
Макс. рабочая температура	250 °C
Диаметр отверстия подшипника	22 mm
Наружный диаметр подшипника	42 mm
Размер монтажной фаски	0,3 mm
Диаметр сферы	38,1 mm
Угол опрокидывания	15 °
Ширина внутреннего кольца, верхнее отклонение допуска	0 mm
Ширина внутреннего кольца, нижнее отклонение допуска	-0,12 mm
Диаметр отверстия подшипника, верхнее отклонение допуска	0,021 mm
Радиальный зазор	0,004 - 0,059 mm
Radial clearance, maximum	0,059 mm
Radial clearance, minimum	0,004 mm
Диаметр отверстия подшипника, допуск	H7
Диаметр отверстия подшипника, нижнее отклонение допуска	0 mm
Общая длина шарнирной головки с внутренней резьбой	111,5 mm
Ширина проушины шарнирной головки	20 mm
Размер резьбы	M22x1,5
Диаметр хвостовика	30 mm
Диаметр хвостовика, большой	40 mm
Длина хвостовика c внутренней резьбой до центра отверстия шарнира	84 mm
Длина резьбы, внутренняя резьба	33 mm
Расстояние от центра отверстия шарнира до хвостовика	27 mm
Размер под ключ	32 mm
Длина хвостовика шарнирной головки	12 mm
Наружный диаметр проушины	55 mm
Наружный диаметр торца внутреннего кольца	25,8 mm
