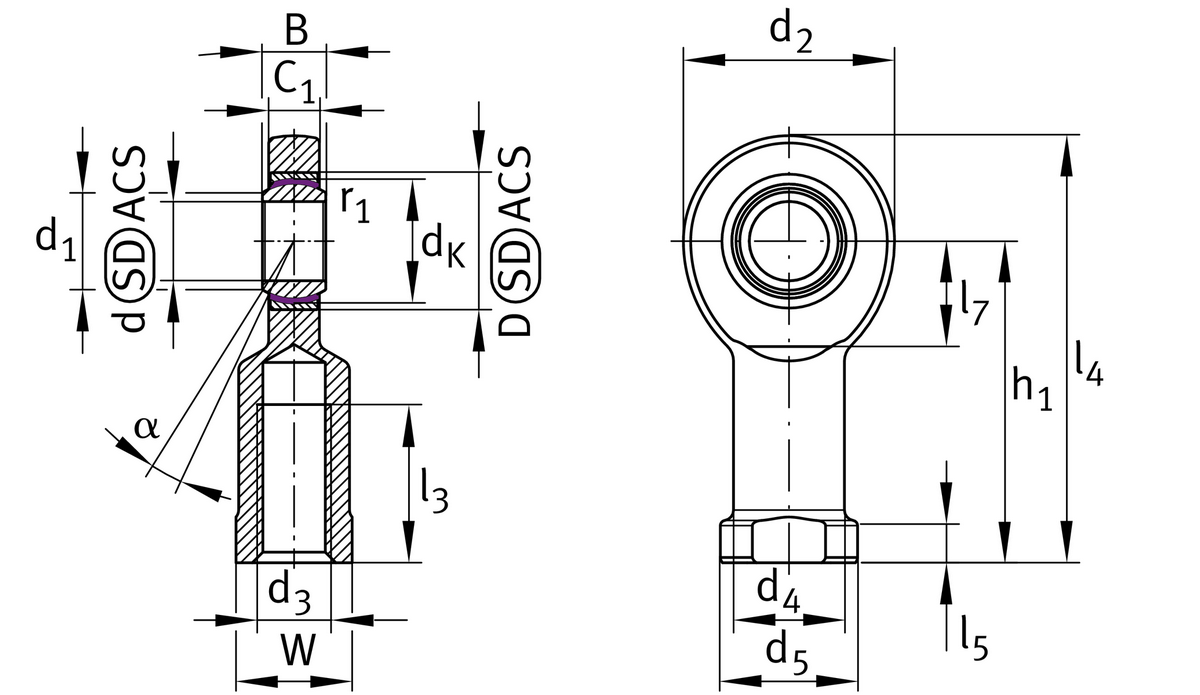

Шарнирная головка, с внутренней резьбой, необслуживаемая, антифрикционный слой: композит на основе PTFE, DIN ISO 12240-4, размерная серия E, форма F, внутреннее кольцо с твердым хромированием, открытое исполнение, левая резьба

Основные
Ширина внутреннего кольца	10 mm
Динамическая грузоподъемность, радиальная	11.300 N
Статическая грузоподъемность, радиальная	30.400 N
Вес	100 g
Мин. рабочая температура	-50 °C
Макс. рабочая температура	200 °C
Диаметр отверстия подшипника	12 mm
Наружный диаметр подшипника	22 mm
Размер монтажной фаски	0,3 mm
Диаметр сферы	18 mm
Ширина внутреннего кольца, верхнее отклонение допуска	0 mm
Bore diameter bearing, lower tolerance	-0,008 mm
Ширина внутреннего кольца, нижнее отклонение допуска	-0,12 mm
Диаметр отверстия подшипника, верхнее отклонение допуска	0 mm
Радиальный зазор	0 - 0,032
Radial clearance, maximum	0,032 mm
Radial clearance, minimum	0 mm
Outer eye diameter	34 mm
Общая длина шарнирной головки с внутренней резьбой	67 mm
Tilt angle	11 °
Ширина проушины шарнирной головки	8 mm
Размер резьбы	M12
Диаметр хвостовика	17,5 mm
Диаметр хвостовика, большой	22 mm
Длина хвостовика c внутренней резьбой до центра отверстия шарнира	50 mm
Длина резьбы, внутренняя резьба	23 mm
Расстояние от центра отверстия шарнира до хвостовика	18 mm
Outer flange diameter inner ring	14,9 mm
Длина хвостовика шарнирной головки	6,5 mm
Width Across Flat	19 mm
