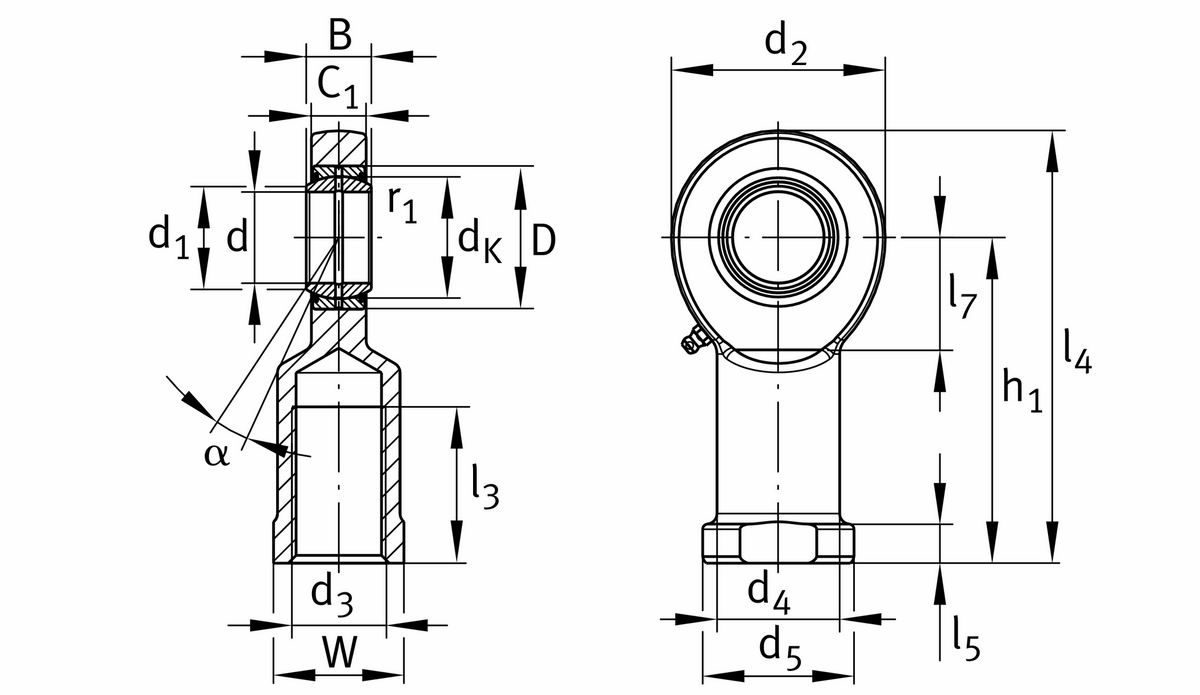

Шарнирная головка с внутренней резьбой, правая резьба, обслуживаемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма F, с уплотнениями

Основные
Ширина внутреннего кольца	44 mm
Динамическая грузоподъемность, радиальная	318.000 N
Статическая грузоподъемность, радиальная	485.000 N
Вес	5,6 kg
Мин. рабочая температура	-30 °C
Макс. рабочая температура	130 °C
Диаметр отверстия подшипника	60 mm
Наружный диаметр подшипника	90 mm
Размер монтажной фаски	1 mm
Диаметр сферы	80 mm
Угол опрокидывания	6 °
Ширина внутреннего кольца, верхнее отклонение допуска	0 mm
Ширина внутреннего кольца, нижнее отклонение допуска	-0,15 mm
Диаметр отверстия подшипника, верхнее отклонение допуска	0 mm
Радиальный зазор	0,043 - 0,12
Radial clearance, maximum	0,12 mm
Radial clearance, minimum	0,043 mm
Диаметр отверстия подшипника, нижнее отклонение допуска	-0,015 mm
Общая длина шарнирной головки с внутренней резьбой	242,5 mm
Ширина проушины шарнирной головки	38 mm
Размер резьбы	M52x3
Диаметр хвостовика	70 mm
Диаметр хвостовика, большой	88 mm
Длина хвостовика c внутренней резьбой до центра отверстия шарнира	175 mm
Длина резьбы, внутренняя резьба	70 mm
Расстояние от центра отверстия шарнира до хвостовика	75 mm
Размер под ключ	75 mm
Длина хвостовика шарнирной головки	20 mm
Наружный диаметр проушины	135 mm
Наружный диаметр торца внутреннего кольца	66,8 mm
