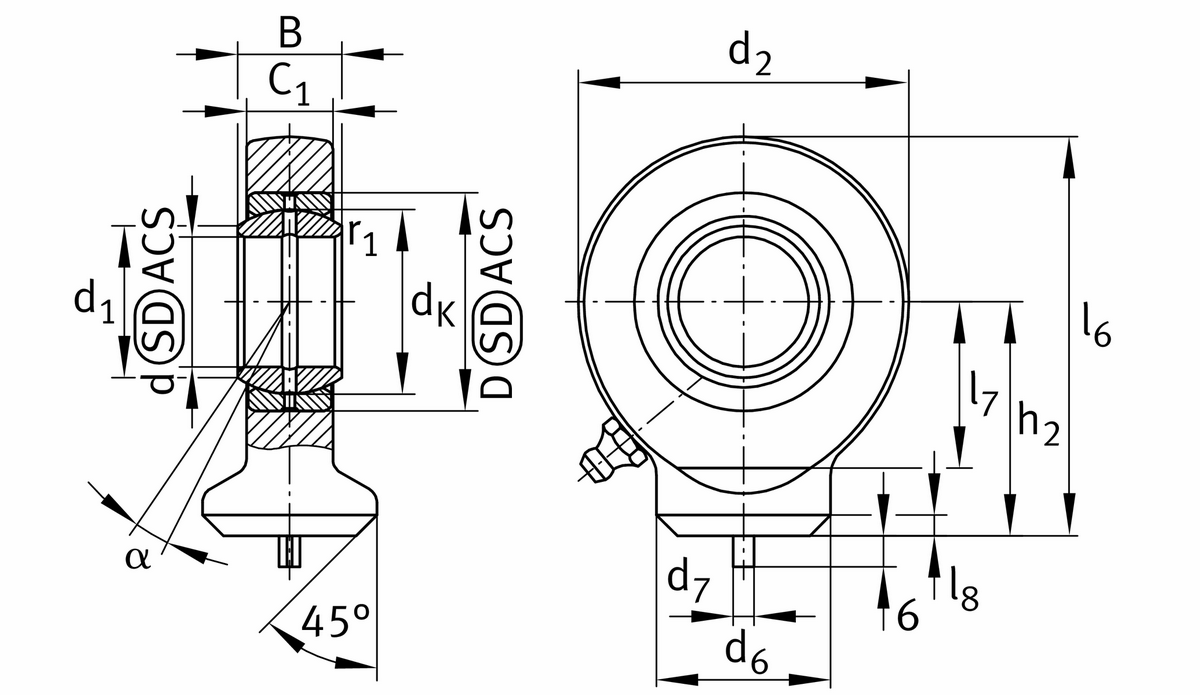

Гидравлическая шарнирная головка, с круглым приварным концом, смазываемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма S, открытое исполнение

Основные
Ширина внутреннего кольца	28 mm
Динамическая грузоподъемность, радиальная	129.000 N
Статическая грузоподъемность, радиальная	156.000 N
Вес	1,41 kg
Мин. рабочая температура	-60 °C
Макс. рабочая температура	200 °C
Диаметр отверстия подшипника	40 mm
Наружный диаметр подшипника	62 mm
Размер монтажной фаски	0,6 mm
Диаметр сферы	53 mm
Угол опрокидывания	7 °
Ширина внутреннего кольца, верхнее отклонение допуска	0 mm
Ширина внутреннего кольца, нижнее отклонение допуска	-0,12 mm
Диаметр отверстия подшипника, верхнее отклонение допуска	0 mm
Радиальный зазор	0,043 - 0,12 mm
Radial clearance, maximum	0,12 mm
Radial clearance, minimum	0,043 mm
Диаметр отверстия подшипника, нижнее отклонение допуска	-0,012 mm
Ширина проушины шарнирной головки	23 mm
Расстояние от центра отверстия шарнира до хвостовика	48 mm
Наружный диаметр проушины	92 mm
Общая длина приварной шарнирной головки	115 mm
Длина приварного хвостовика до центра отверстия шарнира	69 mm
Наружный диаметр торца внутреннего кольца	45 mm
Диаметр приварного хвостовика	52 mm
Диаметр центрирующего штифта	4 mm
Фаска приварной головки	4 mm
