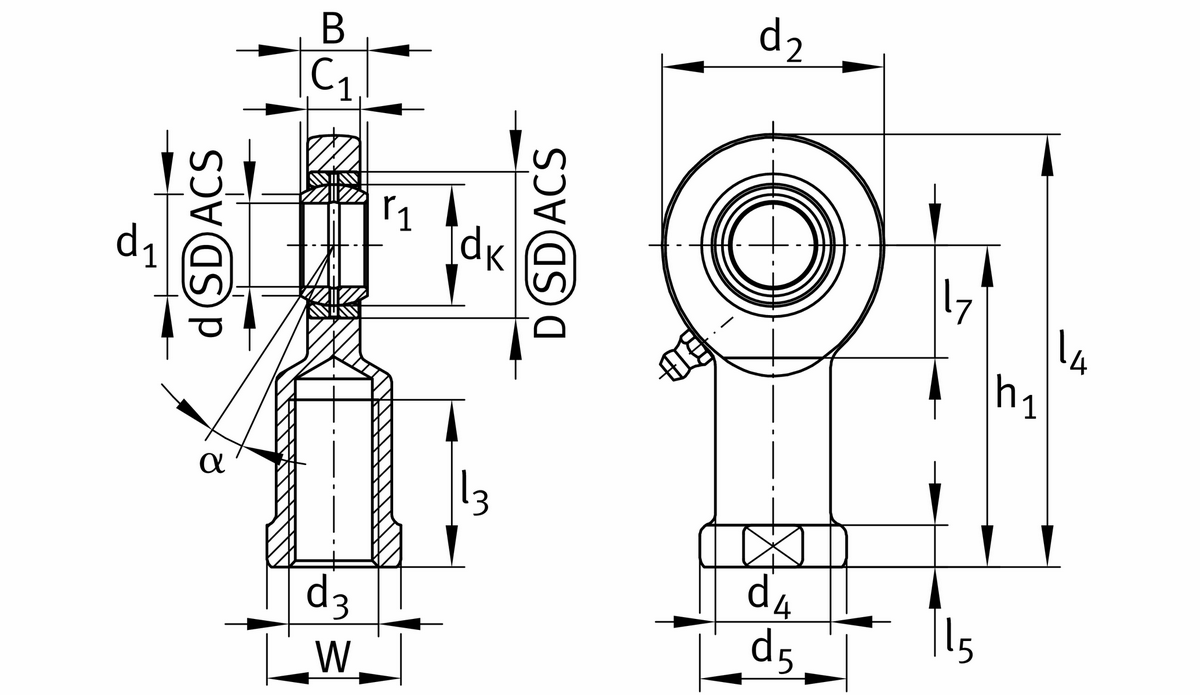

Шарнирная головка GU..-DO

Основные
Ширина внутреннего кольца	25 mm
Динамическая грузоподъемность, радиальная	104.000 N
Статическая грузоподъемность, радиальная	134.000 N
Вес	1,9 kg
Мин. рабочая температура	-60 °C
Макс. рабочая температура	200 °C
Диаметр отверстия подшипника	35 mm
Наружный диаметр подшипника	55 mm
Размер монтажной фаски	0,6 mm
Диаметр сферы	47 mm
Угол опрокидывания	6 °
Ширина внутреннего кольца, верхнее отклонение допуска	0 mm
Ширина внутреннего кольца, нижнее отклонение допуска	-0,12 mm
Диаметр отверстия подшипника, верхнее отклонение допуска	0 mm
Радиальный зазор	0,037 - 0,100
Radial clearance, maximum	0,1 mm
Radial clearance, minimum	0,037 mm
Диаметр отверстия подшипника, нижнее отклонение допуска	-0,012 mm
Общая длина шарнирной головки с внутренней резьбой	167,5 mm
Ширина проушины шарнирной головки	21 mm
Диаметр хвостовика	47 mm
Диаметр хвостовика, большой	58 mm
Длина хвостовика c внутренней резьбой до центра отверстия шарнира	126,5 mm
Расстояние от центра отверстия шарнира до хвостовика	42 mm
Наружный диаметр проушины	82 mm
Наружный диаметр торца внутреннего кольца	39,7 mm
